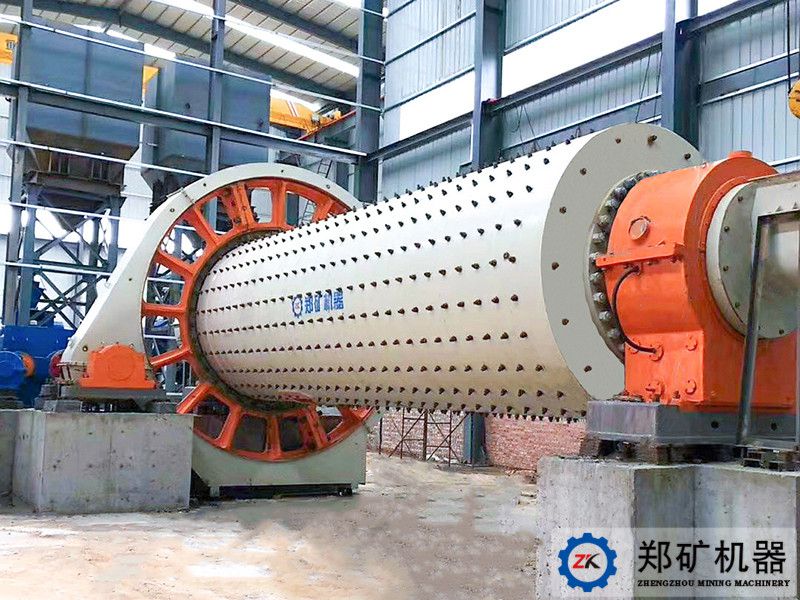

濕式球磨機

濕式球磨機是物料被破碎之后，再進行粉碎的關鍵設備。在我國選礦行業中,濕式球磨機應用范圍廣泛。

適用物料：主要用于濕式廠成品及原料的粉磨，也適用于冶金、化工、電力等工礦企業粉磨各種礦石及其它可磨性物料，也可用于開流粉磨與選粉機組成的循環圈流粉磨。

突出優勢

主要用于濕式廠成品及原料的粉磨，也適用于冶金、化工、電力等工礦企業粉磨各種礦石及其它可磨性物料，也可用于開流粉磨與選粉機組成的循環圈流粉磨。水泥，硅酸鹽制品，新型建筑材料、耐火材料、化肥、黑色與有色金屬選礦以及玻璃陶瓷等生產行業，對各種礦石和其它可磨性物料進行濕式粉磨。

1、濕式球磨機是采用特制滾動軸承作為筒體的支撐結構，按照全新理念設計的一種新型球磨機。

2、采用滾動軸承，系統解決了滑動軸瓦的壽命及調心問題、惡劣環境條件下的密封問題及長時間工作產生的筒體竄動問題。
3、采用溝槽式環形襯板，增加了球和礦石的接觸表面，加強了研磨作用，且對礦石有提升能力，減少了能耗。
4、出料端采取錐體設計，既增加了容積，又迫使錐體端的物料和球磨機鋼球分級，愈接近出口，鋼球直徑愈小，增加了反復研磨作用。

工作原理

濕式球磨機工作原理是電機通過減速裝置驅動筒體回轉，筒體的碎礦石和鋼球在筒體回轉時受磨擦力和離心力作用被襯板帶到一定高度后由于重力作用，便產生拋落和瀉落，礦石在沖擊和研磨作用下逐步被粉碎。被粉碎的礦石經排料部分排出筒外。排出的礦物在螺旋分級機中經分級出合格產品后，粗砂通過聯合進料器再回到球磨機內繼續粉磨。供料機連續均勻地喂料，礦石經聯合進料器連續均勻地進入球磨機，被磨碎的物料源源不斷地從球磨機中排出。球磨機是可以每天24小時連續工作的粉磨設備。

結構組成

1、磨機筒體：磨機筒體是由鋼板卷制成筒體和兩個帶有人孔框的人孔組成，筒體兩端的部分全部采用機械加工。

2、端蓋和耳軸：磨機進、出口端蓋采用鑄件設計制造，用螺栓和磨機筒體相連接。

3、主軸承：軸承安裝在磨機端蓋的中空軸上，通過壓環保持在安裝位置上，軸承座采用碳鋼焊接制造。

4、底座：主軸承座、主齒輪箱和主驅動電動機均安裝在濕式球磨機的底座上，底座配有調整螺栓便于調節。

5、給料部：磨機給料系統由內部襯有耐磨材料的入口斜槽及支撐其重量的軸承座和底座組成。

球磨機配件:


技術參數

型號	筒體轉速（每分）	電機功率（KW）	裝球量(KG)	進料粒度	產量(t/h)
750×1060	49.6	4	600	0-12	0.14~0.34
750×1800	49.6	7.5	1000	0-12	0.55~1.11
900×1800	41	13	1500	0-15	0.66~1.26
900×2100	41	15	1700	0-15	0.69~1.30
1200×1600	35	18.5	2500	0-20	0.80~2.0
1200×2000	35	22	3000	0-20	1.1~2.6
1200×2400	35	30	3500	0-20	1.3~3.2
1200×2800	35	30	4000	0-20	1.42~3.8
1500×2000	31	37	4400	0-25	1.8~4.5
1500×3500	31	75	8200	0-25	3.3~8.2
1830×3600	24.23	135	11000	0-25	6.6~18.5
2100×3600	23.8	180	15000	0－30	12～30
2400×4500	21.3	380	38000	0－35	29～62
2700×3600	20.6	400	39000	0－35	31～65
